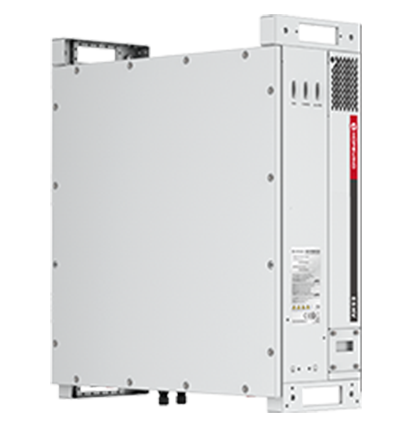

| 產品型號 | ESHV145K40-A-G01 | ESHV174K48-A-G01 | ESHV200K55-A-G01 | ESHV228K63-A-G01 | ESHV186K-A-G01 | ESHV200K-A-G01 | ESHV215K-A-G01 | ESHV250K-A-G01 |
| 直流側參數 | ||||||||
| 直流電壓范圍 | 580~1500V | 696~1500V | 800~1500V | 914~1500V | 1000~1500V | |||
| 直流最大電流 | 281A | 209A | 225A | 242A | 281A | |||
| 交流側參數 | ||||||||
| 額定電壓 | 400V | 480V | 550V | 630V | 690V | |||
| 額定功率 | 145kW | 174kW | 200kW | 228kW | 186kW | 200kW | 215kW | 250kW |
| 最大輸出功率 | 160kW | 191kW | 220kW | 251kW | 205kW | 220kW | 237kW | 275kW |
| 無功范圍 | 0~152kvar | 0~183kvar | 0~210kvar | 0~239kvar | 0~195kvar | 0~210kvar | 0~226kvar | 0~262kvar |
| 交流接入 | 3W+PE | |||||||
| 隔離方式 | 無隔離 | |||||||
| 構網功能 | 支持 | |||||||
| 并網運行參數 | ||||||||
| 額定電網電壓 | 400V | 480V | 550V | 630V | 690V | |||
| 允許電網電壓 | 340~440V | 408~528V | 468~605V | 536~693V | 586.5~759V | |||
| 額定電網頻率 | 50Hz / 60Hz | |||||||
| 電流總諧波畸變率 | <3%(額定功率) | |||||||
| 功率因數 | -1~1 | |||||||
| 離網運行參數 | ||||||||
| 額定輸出電壓 | 400V | 480V | 550V | 630V | 690V | |||
| 電壓不平衡度 | <2%,短時不超過4% | |||||||
| 電壓總諧波畸變率 | <3%(空載或額定阻性負載) | |||||||
| 通用參數 | ||||||||
| 適用接地系統 | IT | |||||||
| 允許環境溫度 | -40~+60℃(45℃不降額) | |||||||
| 允許相對濕度 | 0~95%(無凝露) | |||||||
| 允許海拔高度 | <4000m(3000m不降額) | <4000m (3000m不降額 / 186~215kW可選4000m不降額) | ||||||
| 防腐等級 | C3(C4 / C5可選) | |||||||
| 浪涌保護 | DC Type ?? / AC Type ?? | |||||||
| 防護等級 | IP66 | |||||||
| 冷卻方式 | 智能風冷 | |||||||
| 通訊接口 | 以太網口 / RS485 / CAN / 近端調試WiFi(選配) | |||||||
| 通信規約 | Modbus TCP / Modbus RTU / CAN 2.0 | |||||||
| 尺寸(寬*高*深) | 795*915*294mm(不含掛板) | |||||||
| 重量 | ≤100kg(凈重) | |||||||
| 認證 | 145~228kW:IEC 62477-1 | ESHV250K-A-G01: GB/T 34120-2023, IEC 62477-1,IEC 61000, EN 50549-1/-2/-10, IEC60068-2, G99, VDE 4110/4120, NTS 2.1, IEC TS 62910, etc. ESHV186K~215K-A-G01: IEC 62477-1, IEC 61000, IEC62920, NTS 2.1.(最新產品認證請咨詢禾望) | ||||||
