ABB-ACS880水冷功率模塊替代方案

2023-10-19

一、概述

由于ABB-ACS880水冷功率模塊的全新備件采購困難、周期長、價格貴；目前市面上部分備件由第三方將老舊的ABB模塊維修后拼湊而來，未經過滿電流老化測試，產品質量無法保證；嚴重影響機組安全、穩定運行。

隨著機組運行年限的增長，ABB變流器功率模塊存在如下主要問題：

1、備件采購困難、周期長、價格貴。

2、后續技術升級和現場服務跟不上。

3、模塊內部單板損壞數量較多。

4、運行時間長，母線電容、功率器件接近使用壽命。

為滿足ABB變流器功率模塊備件的使用需求，禾望開發了完全兼容ABB控制器的功率模塊。該功率模塊無光纖通訊板，需要將原有BINT-12C光纖通訊板拆下重新安裝到新模塊上。新開發的功率模塊與ABB功率模塊在安裝結構、水管、電氣接口等方面完全兼容，實現無差別替換，HWACS880模塊有更優秀的電流能力，更合理的風道散熱，綜合性能更優。該模塊不改變變流器的控制，完全兼容原變流器控制器，也不需要調整主控代碼。

二、禾望解決方案

HWACS880功率模塊內包含IGBT及驅動板、電源板、母線電容、霍爾傳感器等，保留原ABB模塊內的BINT-12C光纖通訊板，功率模塊上傳至BINT-12C板的溫度、電流、故障反饋信號兼容原端口，并準確上傳，同時準確接收BINT-12C板下發的驅動命令。新模塊維護時，在不拆卸模塊的情況下可直接更換直流側供電熔絲，便于維護；新設計的風道散熱可有效降低模塊內單板運行溫度，不破壞整機的防護性能。

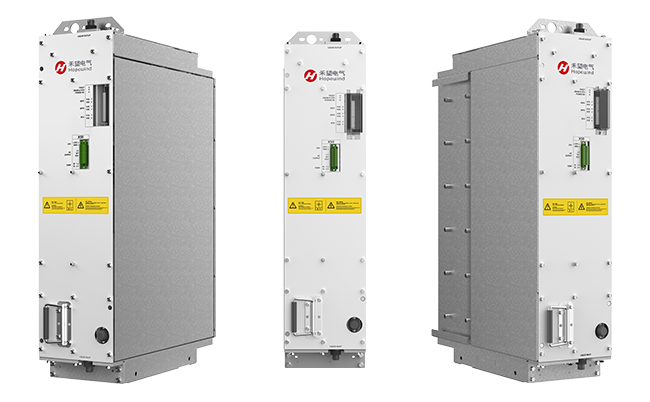

禾望模塊實物如下圖所示：
