HD2000變頻器在7000m石油鉆井平臺上的應用

2023-02-24

一、概述

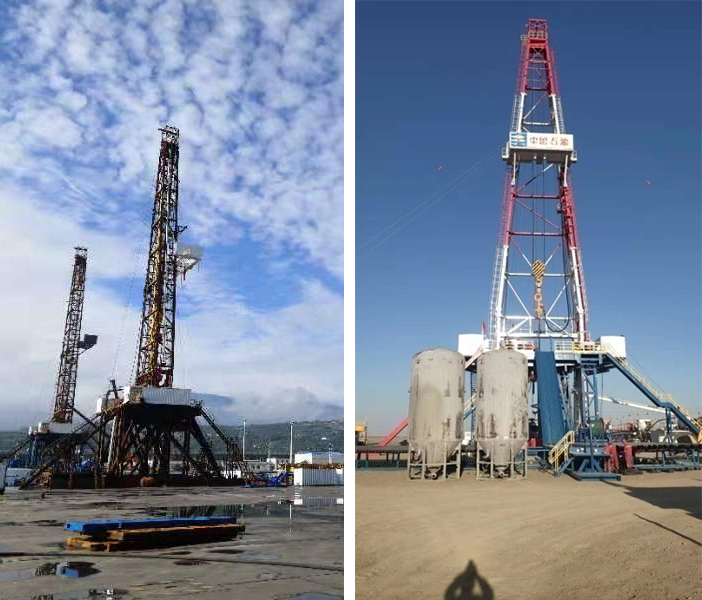

鉆井平臺的變頻器驅動對象主要是絞車、轉盤和泥漿泵。變頻傳動設備一般采用共直流母線方案，對于接入電網的系統可配置可回饋的整流單元，不能回饋的場合，須在直流母線上配置集中制動單元。鉆井平臺的絞車有類似于起重應用的負載特性，要求變頻器具備開環/閉環矢量控制，大啟動力矩，零速懸停功能，對于深井平臺，可能涉及到一主多從的同步控制。鉆井平臺的轉盤需具備扭矩限幅功能，可防止轉矩或機件扭斷。


二、變頻驅動方案

石油鉆井系統采用禾望HD2000系列水冷變頻器，系統組成包括：供電系統、兩個2.3MW的整流單元、三個1.7MW的泥漿泵單元、兩個1.2MW的絞車單元、一個1MW的轉盤單元、三個1.2MW集中式制動單元、水冷系統、各逆變單元對應的電機、外配的制動電阻。絞車單元和轉盤單元的功率單元均按照額定1.4MW功率進行設計。

其中：

l 整機系統在現場可采用電網供電或柴油發電機供電；

l 兩個整流單元和所有逆變單元、制動單元共母線；

l 三個制動單元在一個單元柜內；

l 三個泥漿泵均可一拖二，即輸出帶兩個600kW同軸電機并聯運行；

l 絞車A與絞車B主從模式運行；

l 其中絞車和轉盤都帶有碼盤模塊；

l 水冷系統采用雙泵系統，運行過程可任意選擇工作的循環泵。

整機系統拓撲圖如下：


石油鉆井水冷多傳變頻器采用8個HCU20控制器分別獨立控制整流和逆變單元，保證系統運行的可靠性，并實現與主控PLC、水冷機、制動、碼盤的通訊與狀態信號傳遞。

其中：

l 主控PLC與各個HCU20之間通訊可選擇Profinet總線或者Profibus總線；

l 絞車A與絞車B之間實現主從控制模式；

l 水冷機柜可選擇本地控制模式，也可通過整流1的控制器實現遠程自動控制；

l 制動單元與整流2控制器建立通訊，制動單元狀態信息可傳遞到整流2控制器中，也可通過整流2控制器實現對制動單元的故障復位等操作；

l 泥漿泵均為VF模式運行，絞車和轉盤均為CLVC（有碼盤矢量控制）運行；

l 每個HCU20控制器均預留有足夠的AI、AO、DI、DO信號接口以供客戶備用。

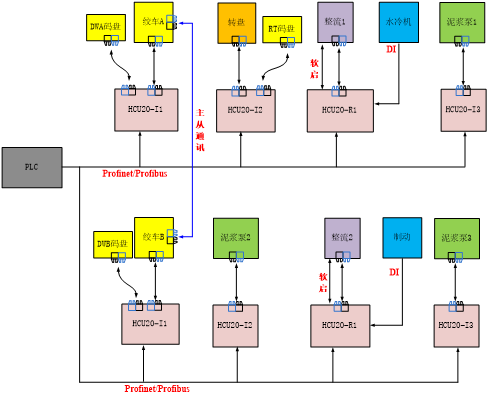

控制系統拓撲圖如下：

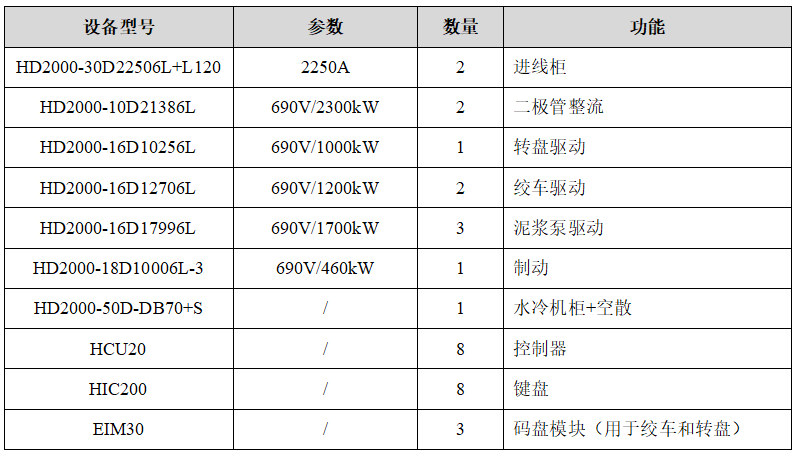

三、應用配置

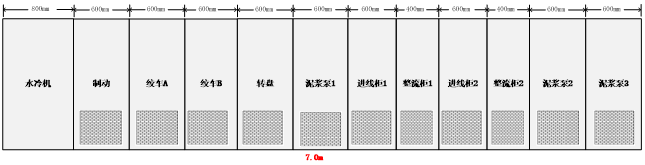

系統整機中各柜體寬度，進線柜、逆變柜各600mm，整流柜400mm，制動柜600mm，水冷柜800mm。總計寬度7.0m，柜體排列如下圖所示：


四、方案優勢

1、采用共直流母線多傳的驅動方案，系統運行穩定，可靠性高，維護便捷。

2、單機功率大，減少了多臺并機控制的負荷平衡風險。

3、水冷散熱，極大提高了器件的運行壽命，環境適應性強。

4、功率單元與控制器光纖連接，利用靈活的參數互聯功能，輕松實現主、從傳動控制。

5、開環和閉環控制在線自動切換技術，減少了碼盤故障異常停機風險。
